常見五軸聯動數控機床的擺角結構形式匯總

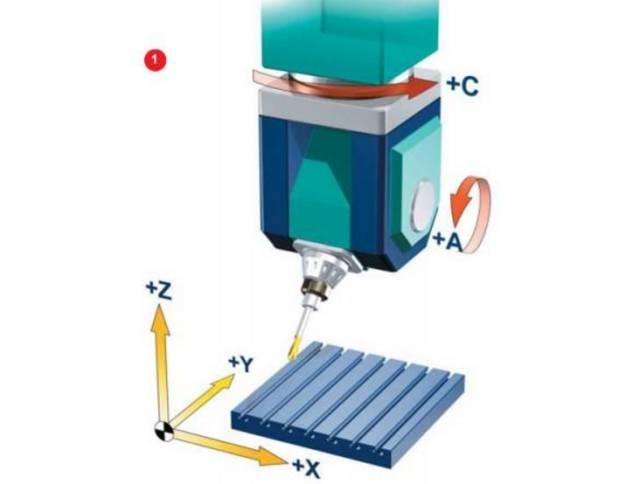

AC擺角五軸機床，兩個轉動坐標直接控制刀具軸線的方向（雙擺頭形式），這就是最常見的AC擺角五軸機床。

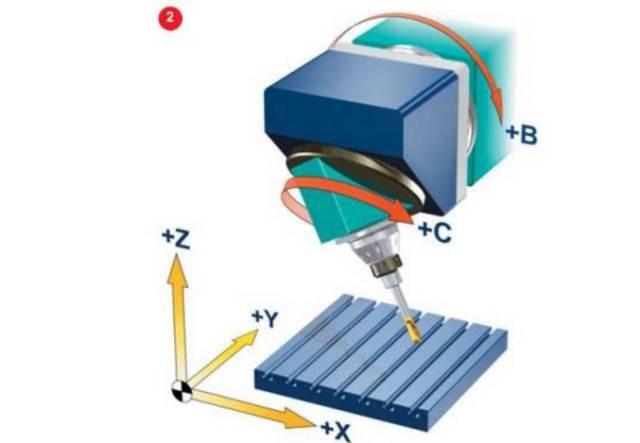

俯垂型BC擺角，兩個坐標軸在刀具頂端，但是旋轉軸不與直線軸垂直（俯垂型擺頭式），這不比較少見的一種五軸擺角形式，運動關系更復雜，但是結構比較緊湊，貌似剛度要好一些。

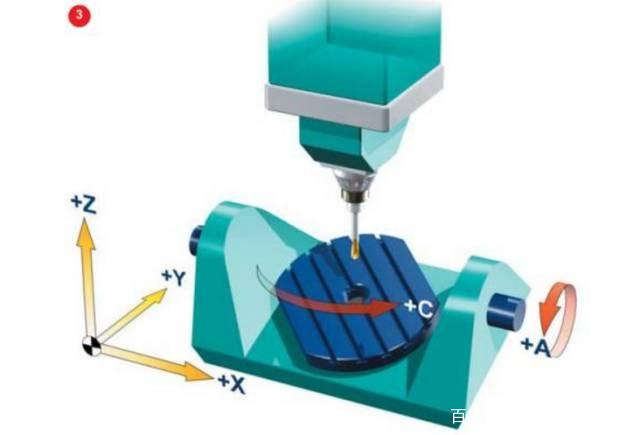

3*2雙轉臺五軸，兩個轉動坐標直接控制空間的旋轉（雙轉臺形式），上圖是常見的A、C軸轉臺類型，適合加工葉輪類復雜零件，優點是剛度較好，缺點是轉臺尺寸有限，不適合大型零件加工。

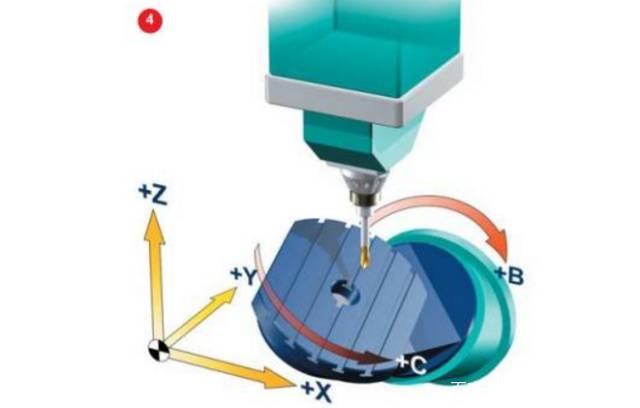

BC軸轉臺式五軸機床，兩個坐標軸在轉臺上，但是旋轉軸不與直線軸垂直（俯垂型轉臺式），這個AC轉臺類似，結構更加緊湊，適合加工小型復雜精密零件。

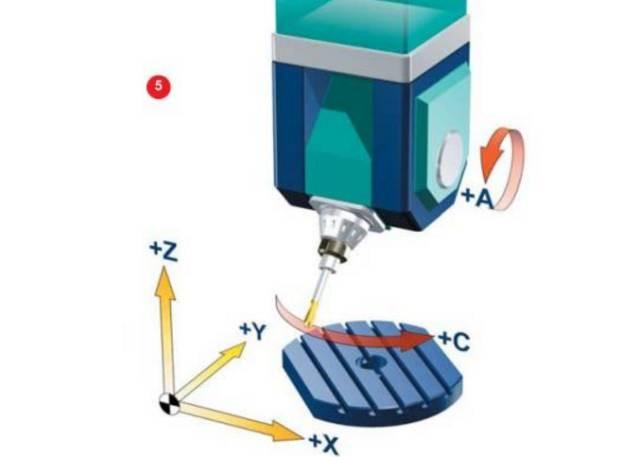

單軸轉臺AC擺角五軸機床，兩個轉動坐標一個作用在刀具上，一個作用在工件上（一擺一轉形式），如果旋轉軸不與直線軸相垂直，則被認為是一根“俯垂型”軸。

文章由：數控車床http://www.donghuishipin.cn/東莞市周氏數控設備有限公司整理提供，此文觀點不代表本站觀點

以上便是常見五軸聯動數控機床的擺角結構形式匯總的介紹希望可以幫助到大家，更多的數控知識，請關注我們。
